Колектор для теплої підлоги  на 6 контурів в зборі без насоса з триходовим термостатичним клапаном

Колектор для теплої підлоги на 6 контурів в зборі без насоса з триходовим термостатичним клапаном

  • В наявності
  • Оптом і в роздріб
  • Код: 020310

3 859,23 грн

Показати оптові ціни
+380 (66) 215-85-68
Денис
  • +380 (68) 215-85-68
    Денис
  • +380 (93) 215-85-68
    Денис
  • +380 (63) 137-83-18
    Михаил
  • +380 (50) 275-28-19
    Михаил
Колектор для теплої підлоги на 6 контурів в зборі без насоса з триходовим термостатичним клапаномКолектор для теплої підлоги  на 6 контурів в зборі без насоса з триходовим термостатичним клапаном
3 859,23 грн
В наявності
Купити
+380 (66) 215-85-68
Денис
  • +380 (68) 215-85-68
    Денис
  • +380 (93) 215-85-68
    Денис
  • +380 (63) 137-83-18
    Михаил
  • +380 (50) 275-28-19
    Михаил
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
повернення товару протягом 14 днів за домовленістю
Опис
Характеристики
Інформація для замовлення

Опис:

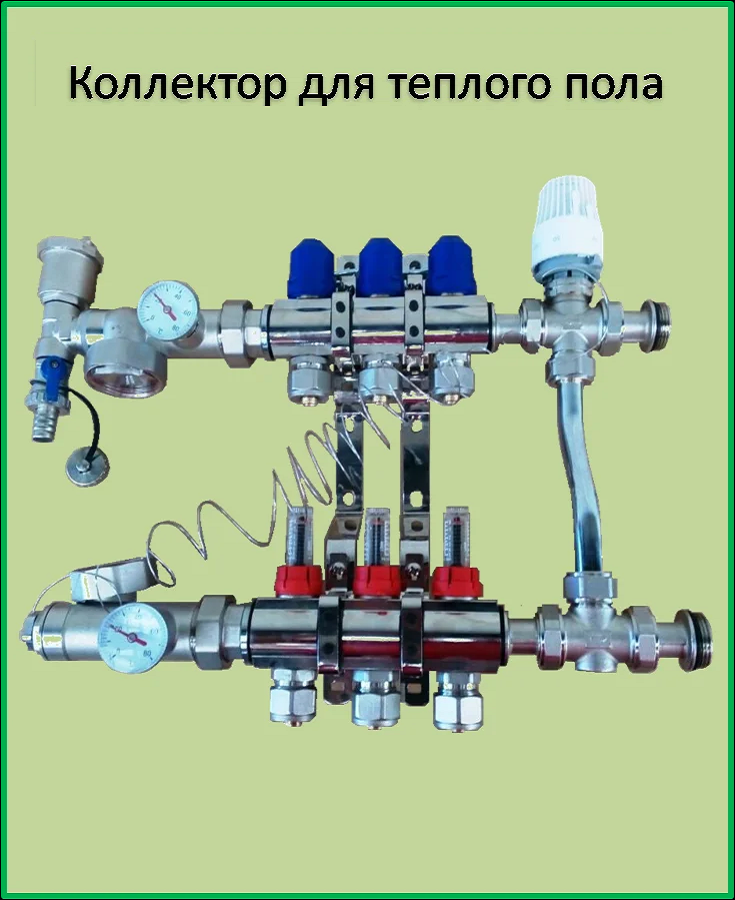

Колектор для теплої підлоги на 6 контурів в зборі з вузлом регулювання температури

Колектор для теплої підлоги має високотемпературний режим на вході. Складається з колектор з витратомірами (від 2 до 12 виходів), групи регулювання температури (комплект: клапан максимального тиску, витратомір, термоголовка 20-70°С з заглибним датчиком і штуцером для датчика 1/2") і змішувальної групи.

 В комплект колектор для теплої підлоги входить:

  • Триходовий термоклапан + термоголова з заглибним датчиком - контролює температуру і дозує подачу гарячої води в теплу підлогу (1 шт.).

  • Конектор з термометрами - необхідний для підключення насоса, розподілу потоку теплоносія між балками подачі і обратки, змішування гарячого і холодного теплоносія, візуального контролю температури (1 шт.).

  • Балка подачі з ротометрами - розподіляє теплоносій на подачі в контуру теплої підлоги, ротометры допомагають спостерігати скільки теплоносія йде на кожен контур (вони ж служать краном "грубої" регулювання) (1 шт.).

  • Балка обратки з вентилями - приймають виходить з підлоги теплоносій (частина якого йде на змішання з гарячою водою, а зайве йде на котел), вентиля необхідні для плавного регулювання кожного контуру (у разі необхідності ковпачки з вентилів знімаються і на їх місце ставиться автоматичне регулювання) (1 шт.).

  • Кронштейн - необхідний для кріплення колекторних балок на необхідному рівні та відстані один від одного, забезпечений антивібраційними вставками і має отвори для кріплення на стіні або в шафі (1 комплект).

  • Евроконус - всі балки забезпечені евроконусами за допомогою яких з'єднується труба з колектором теплої підлоги (в комплектацію входять евроконуса під трубу 16го діаметра з товщиною стінки 2 мм) (1 комплект).

  • Кінцевик (автомат кран Маєвського і) - автомат Маєвського вловлює бульбашки повітря і видаляє їх із системи, кран необхідний для зливу і заповнення системи (1 шт.).

  • Накладний термостат - у разі перегріву системи вимикає насос, щоб уникнути подальшу подачу гарячої води в підлогу (підбирається користувачем в залежності від умов експлуатації)(1 шт.).

  • Байпас колектора теплої підлоги.

Принцип роботи колектора для теплої підлоги :

Управління всіма цими процесами здійснюється з допомогою блоку автоматичного регулювання, вбудованого в генератор теплоти, і додаткових датчиків температури , встановлені на теплопроводах, у приміщеннях або зовні будівлі. В даному випадку інтерес представляють гідравлічні процеси, що відбуваються в подібній багатопрофільної замкнутій системі теплопостачання та способи регулювання цих процесів.
Розглянемо кожного теплопотребителя окремо з точки зору особливостей його гідравлічного режиму.

Система центрального опалення:

Найбільш поширеними в приватному малоповерховому будівництві є системи, виконані, як правило, з двотрубною схемі з попутним рухом теплоносія (води) або колекторної схемою. Відмінність між ними в наступному: при двотрубної схемою виконується нижня розводка магістральних труб по підвалу або цокольному поверху з подальшим підняттям стояків до опалювальних приладів, а при колекторній схемою магістралі підводяться до розподільної гребінки – колектору, встановленої на кожному поверсі, від якої підводках теплоносій підводиться до опалювальних приладів. З економічної точки зору колекторна схема виглядає більш дешевої в плані металоємності, але тут слід враховувати матеріал, з якого виконана система. Якщо взяти, приміром, двотрубну систему опалення, виконану з мідних труб і колекторну систему опалення, виконану з мідних труб (магістралі) і пластикової труби (підведення до приладів), то вартість цих двох систем буде приблизно однакова. Пов'язано це з достатньою дорожнечею фітингів та арматури для пластикових труб. Тому при виборі системи необхідно орієнтуватися на архітектурні особливості будівлі та конструктивні особливості зовнішніх стін (так як останнім часом всю розводку намагаються зробити прихованої), тобто при складній архітектурі будівлі краще буде колекторна схема з колектор для теплої підлоги.
Гідравлічний розрахунок кожної з цих систем зводиться до визначення допустимих діаметрів труб і стояків на кожному ділянці системи та вибору циркуляційного насоса для системи опалення.
Гідравлічна ув'язка проводиться як би в два етапи:
визначаються діаметри труб з урахуванням того, щоб гідравлічні опору паралельних гілок і ділянок були рівні з невязкой до 10%;
виробляють монтажну регулювання за допомогою регулювального вентиля, встановленого на зворотній лінії в кожному опалювальному приладі (в даний час на вході і виході в опалювальний прилад встановлюються термостатичні і регулювальні клапани).
Розглянемо детальніше роботу цих пристроїв. Почнемо з простішого – регулювального вентиля. Він служить для регулювання витрати теплоносія через опалювальний прилад при монтажній регулюванню за допомогою вбудованого гвинта. Це груба регулювання. Більш детальне регулювання здійснюється за допомогою термостатичного вентиля з термоголовкою.
Термостатичний вентиль виставляється за результатами гідравлічного розрахунку при проектуванні системи опалення і ув'язці гілок. За спеціальними номограмами визначається монтажне положення вентиля, в яке його треба встановити при монтажі.

Термостатична головка має глибину регулювання порядку ±2,5 градусів, що дозволяє підтримувати температуру в приміщенні на заданому рівні. Це так зване вторинне регулювання (первинне здійснюється за температурним графіком, закладеним в блок автоматики теплогенератора). Регулювання за допомогою термостатичних клапанів менш інерційний, ніж первинне регулювання.
Наприклад, якщо первинне регулювання здійснюється за сигналом від зовнішнього датчика, то в ситуації, коли в приміщенні з'являється джерело теплоти (увійшли люди, включені виділяють теплоту прилади тощо) відбувається перегрів приміщення, відкриваються вікна або включається кондиціонер і відбувається марна витрата електроенергії, палива для котла, теплової енергії.
При встановленні ж термостатичної головки дана ситуація в принципі неможлива, так як при підвищенні температури в приміщенні розширюється наповнювач в сильфоне термостатичної головки (парафін, легко розширюється рідина тощо) і впливає на шток клапана, який зменшує діаметр умовного проходу клапана і відповідно зменшує витрату теплоносія через опалювальний прилад і відповідно теплоотдающей здатність приладу. І навпаки, при зниженні зовнішньої температури збільшуються тепловтрати приміщення, наповнювач в сильфоне стискається під дією пружини шток відкривається і збільшується витрата теплоносія через опалювальний прилад.
Таким чином, видно, що центральна система опалення працює в нестаціонарному режимі з постійно змінним гідравлічним опором.

Система "Тепла підлога":

Дана система характеризується в першу чергу низькотемпературним теплоносієм. Якщо в системі центрального опалення параметри 90-70 °C, то в системі теплих підлог – 40-30 °C. Це ускладнює монтаж даного контуру, так як необхідна устанавка триходового змішувача на подаючої магістралі і перемички з вентилем між гарячої і зворотної лініями.
Принцип дії даного контуру полягає в наступному. З котла подається теплоносій з температурою 90 °C. Щоб її знизити до необхідних 40 °C встановлюють змішувач. Але у змішувача немає такої глибини регулювання, тому між насосом і триходовим змішувачем встановлюється перемичка з вентилем, який виставляється на такий витрата води, щоб при змішуванні гарячого і холодного теплоносія температура на виході становила «40 °С. Подальше вирівнювання температури буде здійснюватися з допомогою триходового змішувача за сигналом температурного датчика, що стоїть після насоса.
Гідравлічний розрахунок магістрального теплопроводу зводиться до визначення діаметрів і здійснюється за способом граничних швидкостей. Петлі виконуються із спеціальної пластикової труби з малим гідравлічним опором. При використанні в приватних будинках або невеликих офісних приміщеннях рекомендується прокладати петлю довжиною не більше 120 м, щоб не збільшувати настановну потужність насоса і діаметри труб, замонолічених в стяжці підлоги.
Гідравлічний і тепловий регулювання здійснюється за допомогою тих же термостатичних вентилів, але встановлених на розподільної гребінки (колекторі). Викликає інтерес робота системи теплих підлог спільно з системою центрального опалення. У даному випадку система «теплої підлоги» є додатковим джерелом теплоти і, навпаки, система радіаторного опалення є додатковим джерелом теплоти для системи «теплої підлоги». Штоки термоклапанов, які перебувають на опалювальному приладі і колекторі системи «теплих підлог» повністю (в межах своєї амплітуди) закриваються, зменшуючи при цьому витрата теплоносія. Так как теплоотдачи обеих систем не хватает для обогрева помещения, то через какое-то время штоки термоклапанов приоткрываются и системы начинают работать до тех пор, пока не уйдут в перегрев и цикл повторяется снова. Данную ситуацию нельзя назвать благоприятной, так как она заставляет термоклапана постоянно работать, что приводит к более быстрому изнашиванию прокладок термоклапана и соответственно уменьшает срок службы данной арматуры.

Сопутствующим товаром является:



Основні
Країна виробникТуреччина
Гарантійний термін  24 міс
Діаметр виходів0.5 дюйм
Діаметр колектора1"
Випробувальний тиск15 бар
Кількість виходів6
Максимальна робоча температура  130 град.
Максимальний робочий тиск10 бар
Матеріал колектораЛатунь
Призначення колектораДля теплої підлоги
Різьба колектораВнутрішня
Тип колектора  Регулюючий
Комплектація
Заглушка  Так
Кран Маєвського  Так
Кронштейн  Так
ВитратомірТак
