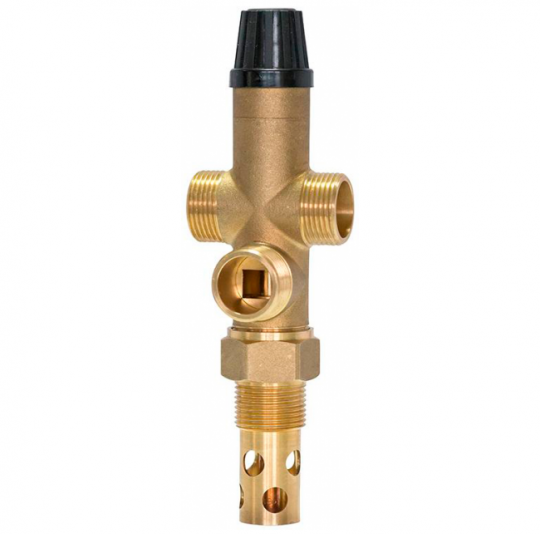

Запобіжний клапан двоходовий перегріву GROSS 3/4

Запобіжний клапан двоходовий перегріву GROSS 3/4 захищає котел центральної опалювальної системи від перегріву. Він відноситься до типу пасивних методів захисту системи.

Клапан складається з впускного (до нього підводиться холодна вода з системи водопостачання) і випускного (до якого підводиться виходить з котла труба опалення) вентилів і термостатичного елемента.

Коли температура води в котлі досягає 100 °С, спрацьовує термостатичний елемент і вентилі одночасно відкриваються. Впускний дозволяє надходити в систему холодній воді, випускний спускає в каналізацію рівний об'єм гарячої води. Вентилі закриваються при досягненні виходить з котла води температури 95 °С.

Характеристики:

Захисний клапан двоходовий GROSS

A – вхід холодної води

B – вихід в котел

C – вихід в злив

D – вxод из котла

Рекомендуемая сxема включения двуxxодового защитного клапана

1 – Kотeл

2 – Двуxxодовой защитный.клапан

3 – Предоxранительный клапан

4 – Редукционный вентиль

5 – Фильтр

6 – Шаровой кран

7 – Насос

8 – Удаление избыточного тепла

9 – Выпускной вентиль

I – Вxод xолодной воды

II – Выxод отопительной воды

III – Вxод возвратной воды
