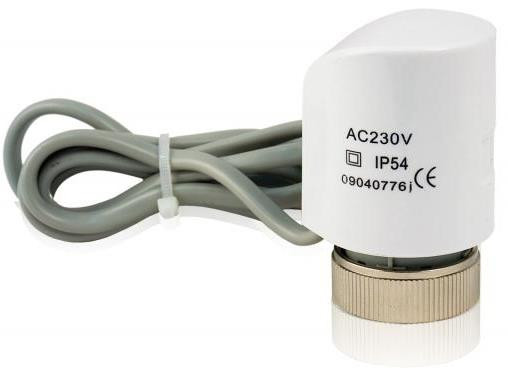

Сервопривід M 30 х 1.5 SD
- В наявності
- Оптом і в роздріб
- Код: 022118
784,08 ₴
Показати оптові ціни- +380 (68) 215-85-68Денис
- +380 (93) 215-85-68Денис
Опис:
Сервопривід електротермічний «on-off», у двох варіантах: зазвичай відкритий (NA ― закривається при подачі напруги) або зазвичай закритий (NC ― закривається при відсутності напруги). Виготовлений по європейським стандартам.
Електротермічні сервоприводи, монтовані на клапани радіаторів, колектори для систем теплої підлоги і локальні клапани дозволяють утримувати і контролювати витрату води.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
| Електропостачання | 220 V, 50-60 Hz, 24V 50-60Hz |
| Поглинання | 2 VА |
| Початкове значення струму | 0,2 A (220V), 0,3 A (24V) |
| Робоче значення струму | 0,008 A (220V), 0,07 A (24V) |
| Час початку руху | 90 секунд |
| Хід приводу | 5 мм |
| Хід клапана | 3,5 мм |
| Динамічна сила | 100 Н |
| Максимальна температура середовища | 50°С |
| Максимальна температура зберігання | -25°C / 60°C |
| Клас захисту | IP66 |
| З'єднувальний шнур | вогнестійкий 2х0,5 |
Компоненти і габаритні розміри
1). Привід
2). Кабель
3). Група блокування
| Арт. | A | B | C | D |
|---|---|---|---|---|
| 980 | 44 | 63 | 57 | 28х1,5 |
| 983 | 44 | 63 | 57 | 30х1,5 |
Установка і монтаж
Для установки приводу зніміть з клапана захисний ковпачок М28х1,5 або М30х1,5 і потім здійсніть наступні кроки:
1. Загвинтити на клапан групу блокування 009 або 010, що знаходиться в упаковці, орієнтуючись на різьбове з'єднання термостатичного клапана М28х1,5 або М30х1,5.
2. Зафіксувати електричний клапан на групі блокування, закріпленого на клапані, центрируя отвори приводу з 4 планками групи блокування.
3. Утримуючи привід на групі блокування, обертати за годинниковою стрілкою до остаточного закріплення.
4. Для того, щоб зняти привід з групи блокування, необхідно скрутити його, обертаючи проти годинникової стрілки.
З'єднати дроти приводу слідуючи схемою в розділі «Електричні з'єднання».
Електричні з'єднання
Підключення проводів відбувається наступним чином:
коричневий і синій = харчування
Коричневий (+) – 24В або 220В Синій (-) – 24В або 220В
Схеми установки сервоприводу
| Колектор для підлогового опалення | Установка приводу на 2-х ходовому зонном вентилі |
|---|---|
 |
 |
| Установка приводу на 3-х ходовому зонном вентилі | Установка приводу на 4-х ходовому зонном вентилі |
 |
 |
УВАГА!
 |
Не открывайте вентиля или зонные клапана электроприводом, даже в случае выхода его из строя, потому что открытие может привести к травме. Электрический кабель на приводе не подлежит восстановлению и ремонту. Если кабель поврежден, то привод должен быть обязательно заменен. Установка и проверка сервопривода производиться в обязательном порядке только квалифицированным персоналом, осведомленным обо всех приведенных инструкциях. Перед началом любых работ, необходимо убедиться, что оборудование отключено от сети. |
| Основні | |
|---|---|
| Виробник | SandiPlus |
| Країна виробник | Туреччина |
| Гарантійний термін | 72 міс |
- Ціна: 784,08 ₴
