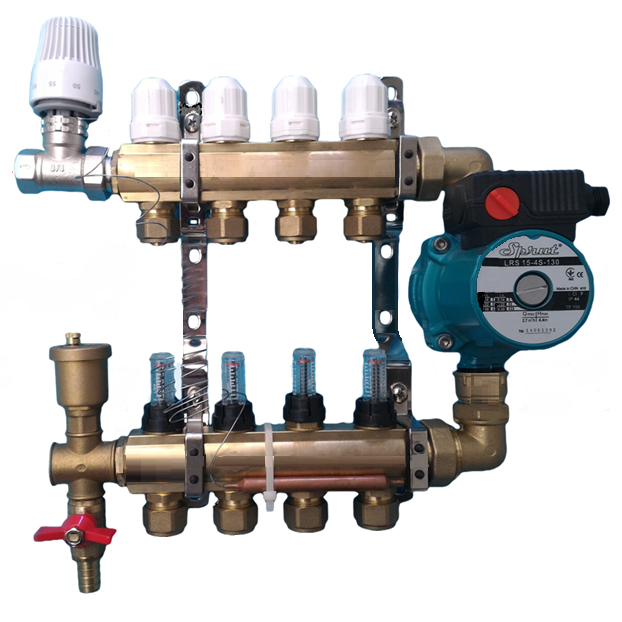

Колектор для теплої підлоги на 10 контурів в зборі з насосом

Опис:

Колектор для теплої підлоги, минулий гідравлічні і функціональні випробування, виготовлений з профільованих латунних патрубків, змонтований на звукоізолюючих кронштейнах, з можливістю різнобічного підключення (внутрішня різьба 1 з плоским ущільненням), відводи: зовнішня різьба 3/4 під евроконус, відстань між відводами 50 мм. Подають частини колектора оснащені регульованими витратомірами зі шкалою від 0 до 5 л/хв для балансування витрат в кожному контурі. Оптимальна гідравлічна форма терморегулювальних вентилів на зворотному патрубку, з можливістю заміни ковпачка ручного регулювання на сервопривід (різьба М 30 х 1,5).

Колектор для теплої підлоги з витратомірами призначений для точної балансування витрати теплоносія в контурах теплої підлоги. Головна перевага в тому, що все це можна зібрати самостійно, не звертаючись до фахівця. У місцях входу або подачі в колектор, розташовані витратоміри, які показують який витрата теплоносія в хвилину відбувається в кожному з контурів. Завдання полягає в тому, що б вирівняти витрата теплоносія у всіх контурах теплої підлоги, які в основному бувають різної довжини. Колектори для теплої підлоги поставляються з вмонтованими витратомірами. Коли індикатор витрати, що знаходиться у витратомірі, рухається вниз, то на шкалі можна побачити значення швидкості потоку. Щоб відрегулювати потік в кожному окремому контурі, потрібно зменшувати потік вручну, обертаючи прозорий ковпачок за годинниковою стрілкою, до досягнення потрібного значення швидкості потоку.

Вирівнювання відбувається в місцях виходу теплоносія контуру теплої підлоги, де знаходяться спеціальні вентильні крани, якими можна відрегулювати за допомогою відкриття або закриття (збільшити або зменшити опір) в кожному окремому контурі. Також на подаючої магістралі знаходиться автомат "маєвського" і дренажний (зливний) кран. Всі колектори для теплої підлоги мають єдиний європейський стандарт з'єднання.

Евроконус ― це деталь з'єднує колектор з трубою.

Кінцева група (зливна група) ― це деталь з повітряним клапаном і зливним кульовим краном.

Кран з термостатичної головою і виносним датчиком – це регулюючий модуль для теплих підлог, застосовується для підтримки постійної температури і подачі в контуру теплої підлоги теплоносія, температури в контурах теплої підлоги може плавно регулювати за допомогою термостатичної головки в межах від 20 до 70 °Пн.

В комплект входить:

1. Балка з витратомірами.
2. Балка з вентилями.
3. Кран з термостатичної головою і виносним датчиком.
4. Насос.
5. Згони для насоса.
6. Зливна група.
7. Кронштейн кріплення колектора.
8. Евроконуса 16*3/4.
