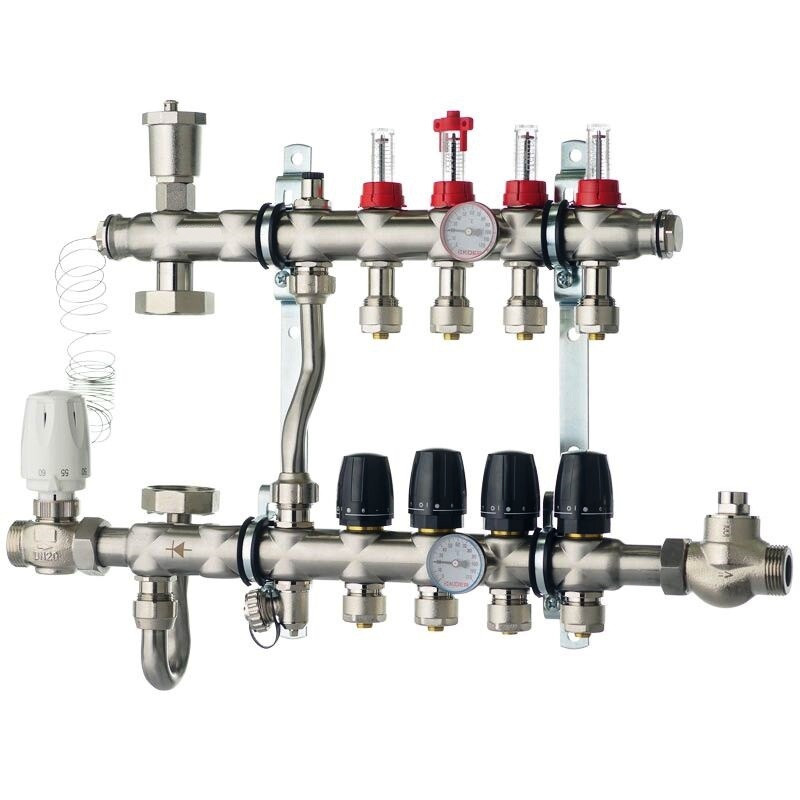

Колектор бічні з' єднання 1011 нержавейка в складі на 4 виходу

Опис:

Колектори для теплої підлоги — це основний механізм розподілу і контролю температури в системі. Від того, наскільки якісно і точно працює Колектор, а також те, як він працює, впливає на стабільність і точність роботи водяної теплої підлоги.

Головна задача Колектор для теплої підлоги  - Змішування і перерозподіл потоків теплоносника. Залежно від кількості теплових контурів і площі приміщення, коллектори можуть мати різну кількість потрібних для з’єднання виводів.

Розподіл з комбінованим вузлом моделі 1011, Поставляється повністю укомплектованим для спрощення монтажу системи. Ця модель коллектора має бічні з’ єднання Праворуч або ліворуч. Колектор зібрано для з' єднання магістралей зліва. Щоб з’ єднатися з коліщатком з правої сторони, потрібно:

1. Зняти термометри 1 і їх склянки.
2. Ослабити накидні гайки кріплення «J» струмки 2, насоса 3 і клапанів 4.
3. Зняти консолі прикріплення коллектора 5.
4. Викрутити термометри і на їхнє місце встановити склянки термометрів. Заглишки встановити замість знятих склянок термометрів.
5. Розгорнути на 180 градусів байпаса 6.
6. Тут ви можете встановити консолі кріплення 5.
7. Розгорнути на 180 градусів насос з «J» струменями 2 і клапанами 4. Перш ніж продовжити, перевірте цілісність прокладок.
8. Затягнути всі гайки.
9. Вставляє термометри 1 у склянку для термометрів.

Привілей коллектора:

• Корпус з нержавіючої сталі
• Стильний дизайн
• Низька вага
• Поставляється повністю укомплектованим
• Швидкий і простий монтаж
• Високої якості сировини і виробництва
• Гарантія 5 років

До комплектації коллетора (гребоки) входить:

1. Байпас - 1шт
2. Колектор 1шт
3. Видатки
4. Кран термостатичний
5. Євроконуса 16*3/4
6. Закріплення для коллектора 1 - 2шт
7. Термоголовка з виносним датчиком - 1шт
8. Обернений клапан під термоголовку - 1шт
9. 1шт - вітрововідводник
10. Клапан термостатичний - 1шт
11. Клапан зворотної лінії регулювання - 1шт
12. Термометри - 2штт
13. Дренажний кран - 1штт
14. Ключ керування розрахунком - 1шт
15. Вентиль регулювання байпаса - 1шт
