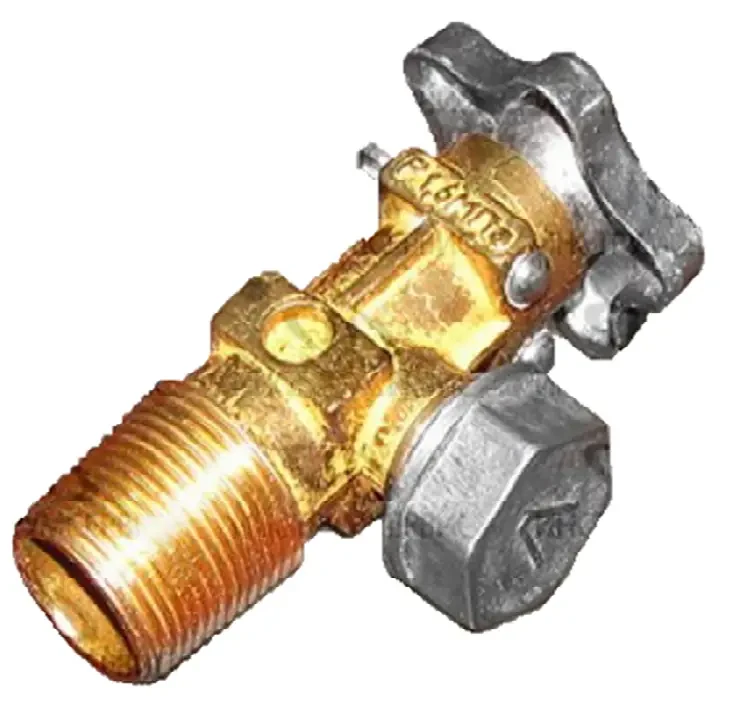

Вентиль балонний газовий ВБ-2

Опис:

Вентиль балонний ВБ-2 призначений для встановлення на Пропанових балонах для зріджених вуглеводних газів місткістю 5; 12; 27; 50 л тощо і є запірним пристроєм.

Вентиль на газовий балон є зовсім особливим представником запірно-регулювальної арматури. Адже цей вузол має забезпечувати не тільки точне дозування потоку газу, але й абсолютну герметичність, як корпусу, так і вузла кріплення арматури та балона.

Вентиль на газовий балон складається з таких вузлів:

• Корпуси вентиля — сталева деталь, що схожа за своєю формою на трійник. Причому на нижній частині корпусу нарізана конічна різь — під приймальний отвір балона. У верхній частині нарізана різь циліндрична — під накидну гайку, що утримує шток клапана. На бічному відводі корпусу нарізана циліндрична різь — під заглушку вентиля.
• Запірного елемента — збірного вузла, що складається з: пропускного клапана — деталі,  регульованого руху потоку крізь корпус; штока — керівного елемента, що передає крутний момент із маховика на клапан.
• Органів керування — маховика, з'єднаного зі штоком клапана за допомогою пружної гайки.

Крім того, вентилі для балонів високого тиску обладнані ущільнювальними прокладками, розміщеними між корпусом і накидною гайкою, між гайкою та маховиком, між клапаном і корпусом

Вентилі: а — кисневий, б — ацетиленовий, у — пропан бутановий

Наприклад, вентиль для пропанового балона працює під тиском 15 атмосфер. Але й це значення далеко не гранично. Так вентиль балона з киснем може витримати тиск 190-195 атмосфер.

Схема експлуатації вентиля дуже проста: з бічного штуцера корпусу твердиться заглушка і туди ж нагвинчується редуктор мережі, яка споживається; далі плавним рухом, відкручується маховик запірного елемента, який зсуває клапан і вміст балона надходить до споживача. Для перекриття потоку газу з балона цю послідовність дій повторюють у зворотному порядку.

Як бачите, балонний вентиль не належить до надмірно складних вузлів (не оглядаючи на досить високу надійність пристрою).
