Змішувальна група без насоса 1 ICMA арт. M055
- В наявності
- Оптом і в роздріб
- Код: 022117
12 249,60 грн
Показати оптові ціни- +380 (68) 215-85-68Денис
- +380 (93) 215-85-68Денис
Опис:

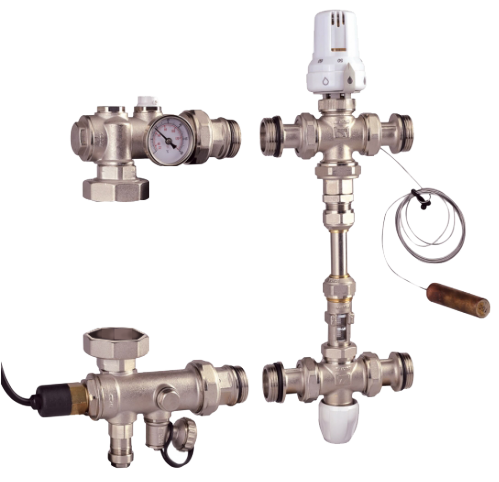

Змішувальна група без насоса 1" SandiPlus
Змішувальна група. Фіксована точка термостатичного регулювання, запобіжний термостат, клапан максимального тиску, термоголовка 20-70°C з виносним датчиком. Вентиль фіксованої настройки з регульованою витратою для оптимізації подачі води. Бічні підключення до прямої і зворотної ліній. Запобіжна електронна схема P309 в комплект не входить.
Змішувальна група призначена для розподілу теплової енергії в системі тепла підлога. Дана установка застосовується в системах опалення підлоги, підключених до високотемпературного котла.
Максимальний робочий тиск - 10 бар
Матеріал - Латунь CW617N – UNI EN 12165
Застосування - Система тепла підлога
Тип арматури - Змішувальні Вузли
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
| Електропостачання | 220 V, 50-60 Hz, 24V 50-60Hz |
| Поглинання | 2 VА |
| Початкове значення струму | 0,2 A (220V), 0,3 A (24V) |
| Робоче значення струму | 0,008 A (220V), 0,07 A (24V) |
| Час початку руху | 90 секунд |
| Хід приводу | 5 мм |
| Хід клапана | 3,5 мм |
| Динамічна сила | 100 Н |
| Максимальна температура середовища | 50°С |
| Максимальна температура зберігання | -25°C / 60°C |
| Клас захисту | IP66 |
| З'єднувальний шнур | вогнестійкий 2х0,5 |
Компоненти і габаритні розміри
1). Привід
2). Кабель
3). Група блокування
| Арт. | A | B | C | D |
|---|---|---|---|---|
| 980 | 44 | 63 | 57 | 28х1,5 |
| 983 | 44 | 63 | 57 | 30х1,5 |
Установка і монтаж
Для установки приводу зніміть з клапана захисний ковпачок М28х1,5 або М30х1,5 і потім здійсніть наступні кроки:
1. Загвинтити на клапан групу блокування 009 або 010, що знаходиться в упаковці, орієнтуючись на різьбове з'єднання термостатичного клапана М28х1,5 або М30х1,5.
2. Зафіксувати електричний клапан на групі блокування, закріпленого на клапані, центрируя отвори приводу з 4 планками групи блокування.
3. Утримуючи привід на групі блокування, обертати за годинниковою стрілкою до остаточного закріплення.
4. Для того, щоб зняти привід з групи блокування, необхідно скрутити його, обертаючи проти годинникової стрілки.
З'єднати дроти приводу слідуючи схемою в розділі «Електричні з'єднання».
Електричні з'єднання
Підключення проводів відбувається наступним чином:
коричневий і синій = харчування
Коричневий (+) – 24В або 220В Синій (-) – 24В або 220В
Схеми установки сервоприводу
| Колектор для підлогового опалення | Установка приводу на 2-х ходовому зонном вентилі |
|---|---|
 |
 |
| Установка приводу на 3-х ходовому зонном вентилі | Установка приводу на 4-х ходовому зонном вентилі |
 |
 |
УВАГА!
 |
Не відкривайте вентиля або зонні клапана електроприводом, навіть у разі виходу його з ладу, тому що відкриття може привести до травми. Електричний кабель на приводі не підлягає відновленню та ремонту. Якщо кабель пошкоджений, то привід обов'язково повинен бути замінений. Установка і перевірка сервоприводу проводитися в обов'язковому порядку тільки кваліфікованим персоналом, обізнаним про всіх наведених інструкціях. Перед початком будь-яких робіт, необхідно переконатися, що обладнання відключено від мережі. |
| Основні атрибути | |
|---|---|
| Виробник | ICMA |
| Країна виробник | Італія |
| Максимальна температура | 70 град. |
| Максимальний робочий тиск | 10 бар |
| Користувальницькі характеристики | |
| Гарантійний термін | 72 міс мес |
- Ціна: 12 249,60 грн
