Коллектор для теплого пола на 6 контуров в сборе с насосом

Описание:

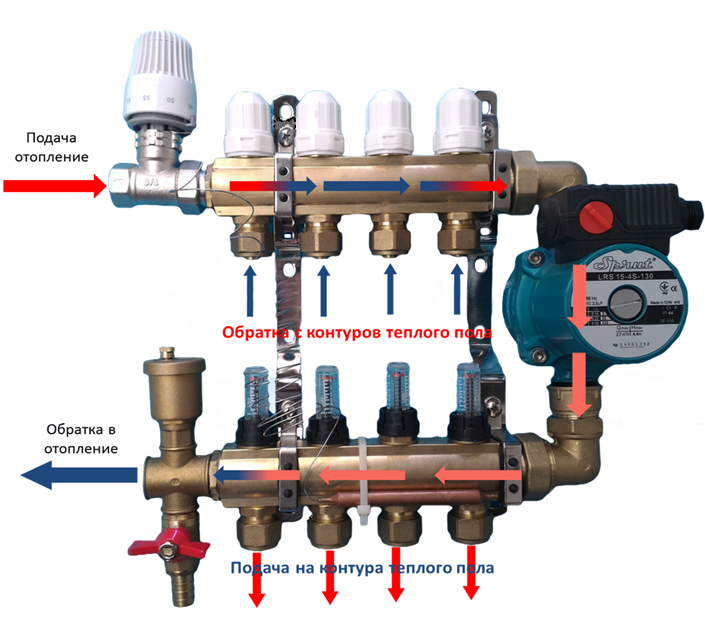

Коллектор для теплого пола, прошедший гидравлические и функциональные испытания, изготовлен из профилированных латунных патрубков, смонтирован на звукоизолирующих кронштейнах, с возможностью разностороннего подключения (внутренняя резьба 1 с плоским уплотнением), отводы: наружная резьба 3/4 под евроконус, расстояние между отводами 50 мм. Подающие части коллектора оснащены регулируемыми расходомерами со шкалой от 0 до 5 л/мин для балансировки расхода в каждом контуре. Оптимальная гидравлическая форма терморегулирующих вентилей на обратном патрубке, с возможностью замены колпачка ручного регулирования на сервопривод (резьба М 30 х 1,5).

Коллектор для теплого пола с расходомерами предназначен для точной балансировки расхода теплоносителя в контурах теплого пола. Главное преимущество в том, что все это можно собрать самостоятельно, не обращаясь к специалисту. В местах входа или подачи в коллектор, расположены расходомеры, которые показывают какой расход теплоносителя в минуту происходит в каждом из контуров. Задача состоит в том, что бы выровнять расход теплоносителя во всех контурах теплого пола, которые в основном бывают разной длины. Коллекторы для теплого пола поставляются с вмонтированными расходомерами. Когда индикатор расхода, находящийся в расходомере, двигается вниз, то на шкале можно увидеть значение скорости потока. Чтобы отрегулировать поток в каждом отдельном контуре, нужно уменьшать поток вручную, вращая прозрачный колпачок по часовой стрелке, до достижения нужного значения скорости потока.

Выравнивание происходит в местах выхода теплоносителя из контура теплого пола, где находятся специальные вентильные краны, которыми можно отрегулировать с помощью открытия или закрытия (увеличить или уменьшить сопротивление) в каждом отдельном контуре. Также на подающей магистрали находится автомат "маевского" и дренажный (сливной) кран. Все коллекторы для теплого пола имеют единый европейский стандарт соединения.

Евроконус ― это деталь соединяющая коллектор с трубой.

Концевая группа (сливная группа) ― это деталь с воздушным клапаном и сливным шаровым краном.

Кран с термостатической головой и выносным датчиком – это регулирующий модуль для теплых полов, применяется для поддержания постоянной температуры и подачи в контура теплого пола теплоносителя, температуру в контурах теплого пола может бесступенчато регулировать посредством термостатической головки в пределах от 20 до 70 °С.

В комплект входит:

1. Балка с расходомерами.
2. Балка с вентилями.
3. Кран с термостатической головой и выносным датчиком.
4. Насос.
5. Сгоны для насоса.
6. Сливная группа.
7. Кронштейн крепления коллектора.
8. Евроконуса 16*3/4.
